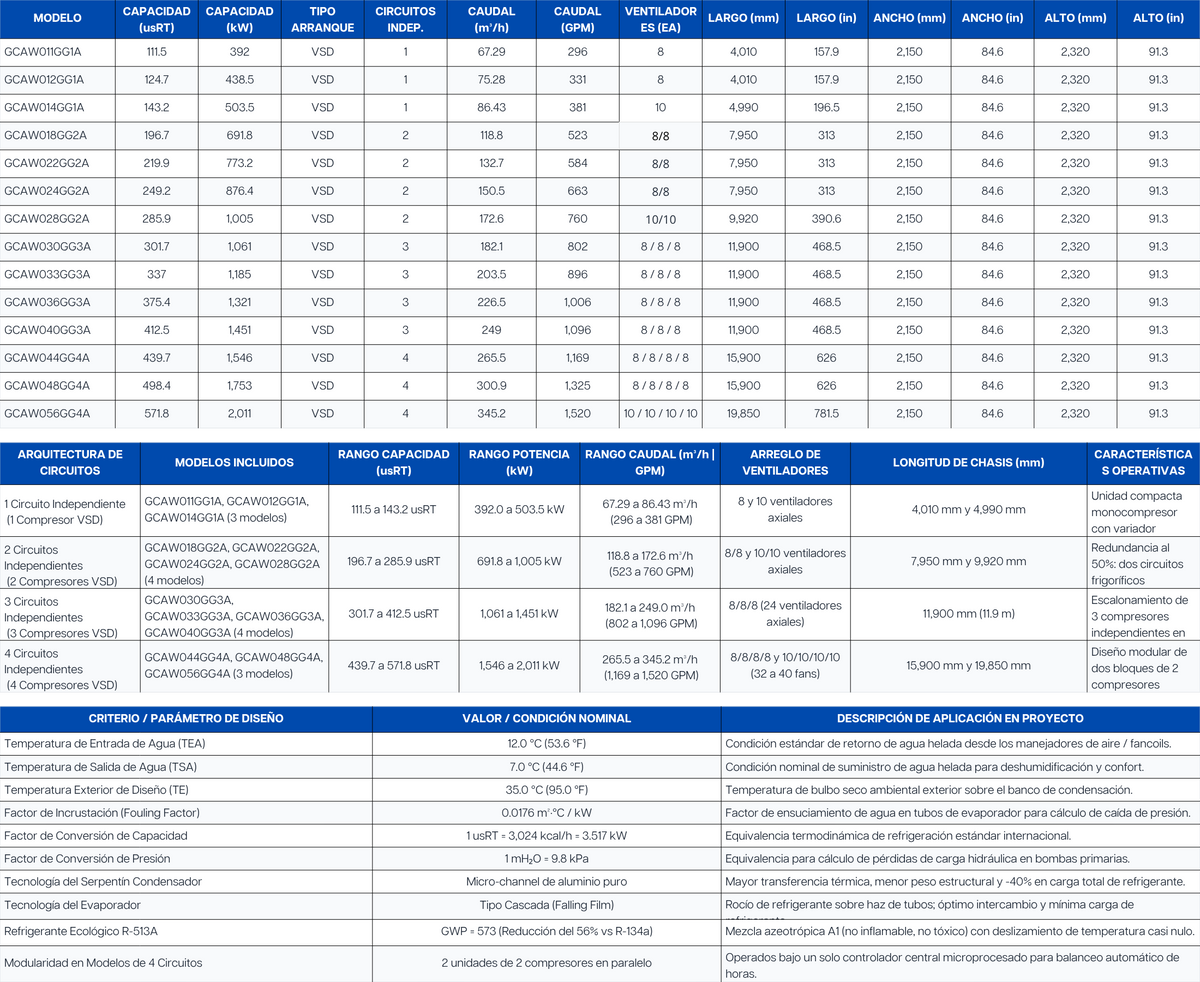

1. ¿Qué rango de capacidades y modelos comprende la serie Chiller Tornillo LG GCAW con R-513A y condensador Micro-canal?
Esta serie enfriada por aire opera con refrigerante de bajo impacto ambiental R-513A, condensador de aluminio Micro-canal y compresores tornillo con accionamiento de velocidad variable (VSD / Inverter), abarcando desde 111.5 usRT hasta 571.8 usRT:
- 1 Compresor / 1 Circuito (111.5 a 143.2 usRT):111.5 usRT / 392.0 kW (GCAW011GG1A) 124.7 usRT / 438.5 kW (GCAW012GG1A) 143.2 usRT / 503.5 kW (GCAW014GG1A)
- 2 Compresores / 2 Circuitos (196.7 a 285.9 usRT):196.7 usRT / 691.8 kW (GCAW018GG2A) 219.9 usRT / 773.2 kW (GCAW022GG2A) 249.2 usRT / 876.4 kW (GCAW024GG2A) 285.9 usRT / 1,005 kW (GCAW028GG2A)
- 3 Compresores / 3 Circuitos (301.7 a 412.5 usRT):Modelos de 301.7 a 412.5 usRT / 1,061 a 1,451 kW (GCAW030GG3A, GCAW033GG3A, GCAW036GG3A y GCAW040GG3A).
- 4 Compresores / 4 Circuitos en Diseño Modular (439.7 a 571.8 usRT):439.7 usRT / 1,546 kW (GCAWD44GG4A) 498.4 usRT / 1,753 kW (GCAWD48GG4A) 571.8 usRT / 2,011 kW (GCAWD56GG4A)
2. ¿Qué ventajas ofrece el condensador Micro-canal junto con el refrigerante R-513A?
- Eficiencia térmica y reducción de peso: La tecnología de microcanales de aluminio optimiza el coeficiente de intercambio térmico superficial, logrando un equipo más compacto y liviano que los condensadores convencionales de tubo de cobre y aleta de aluminio.
- Baja carga de refrigerante: El diseño plano de los microcanales reduce de forma considerable el volumen total de refrigerante requerido por tonelada de refrigeración.
- Sustentabilidad con R-513A: Con una clasificación de seguridad A1 (no tóxico, no inflamable) y un potencial de calentamiento global (GWP) sustancialmente menor que el R-134a, garantiza el cumplimiento normativo internacional para proyectos con certificación ambiental y créditos LEED.
3. ¿Cómo optimiza el consumo energético el variador de frecuencia (VSD)?
- Modulación precisa a cargas parciales: Cada compresor tornillo adapta continuamente sus revoluciones a la demanda térmica instantánea del edificio o proceso, elevando significativamente los valores de eficiencia estacional (IPLV).
- Arranque suave (Soft Start): Elimina los picos de corriente transitoria al arrancar, evitando caídas de tensión en tableros generales y prolongando la vida útil del motor y rodamientos.
- Control térmico exacto: Permite estabilizar la temperatura de salida del agua helada con variaciones mínimas.
4. ¿Cuáles son las condiciones de diseño hidráulico y los caudales de agua en el evaporador Tipo Cascada?
Los datos técnicos se calculan bajo condiciones nominales estándar de EWT 12 °C / LWT 7 °C (53.6 °F entrada / 44.6 °F salida) con aire exterior a 35 °C (95 °F):
- 1 Compresor (111.5 a 143.2 usRT): Caudales de 67.29 a 86.43 m³/h (296 a 381 GPM).
- 2 Compresores (196.7 a 285.9 usRT): Caudales de 118.9 a 172.6 m³/h (523 a 760 GPM).
- 3 Compresores (301.7 a 412.5 usRT): Caudales de 182.1 a 249.0 m³/h (802 a 1,096 GPM).
- 4 Compresores (439.7 a 571.8 usRT): Caudales de 265.5 a 345.2 m³/h (1,169 a 1,520 GPM). El evaporador de película descendente (Tipo Cascada) favorece la ebullición uniforme sobre la superficie de tubos, asegurando alta transferencia con caída de presión controlada.
5. ¿Qué dimensiones físicas y configuración de ventiladores axiales presentan?
Todas las unidades mantienen un ancho uniforme de 2,150 mm (84.6 in) y una altura de 2,320 mm (91.3 in), variando la longitud y la cantidad de ventiladores según la capacidad:
- 111.5 a 143.2 usRT: Longitud de 4,010 a 4,990 mm (157.9 a 196.5 in) con arreglos de 8 y 10 ventiladores.
- 196.7 a 285.9 usRT: Longitud de 7,950 a 9,920 mm (313.0 a 390.6 in) con configuraciones de 8/8 y 10/10 ventiladores.
- 301.7 a 412.5 usRT: Longitud estandarizada de 11,900 mm (468.5 in) con baterías triples de 8/8/8 ventiladores.
- 439.7 a 571.8 usRT: Módulos en tándem de 15,900 a 19,850 mm (626.0 a 781.5 in) con disposiciones cuádruples de 8/8/8/8 a 10/10/10/10 ventiladores.
